22系列空心杯電機

產品介紹

22mm空心杯電機，經過優化設計，確保提供最佳的性價比。
由于沒有齒槽將就以及其結構緊湊，我們能得到更平穩的高低速支行、更精準的控制以及更高的效率和功率密度。
廣泛應用于智能家電、醫療泵、手術器械等領域。

應用領域

可選配零件

溫馨提示：
以下產品參數為標準產品，我司可以根據客戶的特殊需求做產品的設計、開發及生產。詳情請郵件聯系marketing@leiligroup.com。

立即咨詢

產品參數

電機型號	-	22ZWWC48
極對數	-	1	1	1	1	2
相電阻	Ω	0.26	0.3	0.57	1	0.94
相電感	mH	0.018	0.027	0.06	0.11	0.057
繞組聯接方式	-	星型	星型	星型	星型	星型
絕緣等級	-	B	B	B	B	B
工作制	-	S2	S2	S2	S2	S2
反饋方式	-	霍爾元件	霍爾元件	霍爾元件	霍爾元件	霍爾元件
換相角度	-	120°	120°	120°	120°	120°
絕緣強度（耐壓）	-	500VAC/1KHz/1mA/1s	500VAC/1KHz/1mA/1s	500VAC/1KHz/1mA/1s	500VAC/1KHz/1mA/1s	500VAC/1KHz/1mA/1s
絕緣電阻	-	100 MΩ/500VDC	100 MΩ/500VDC	100 MΩ/500VDC	100 MΩ/500VDC	100 MΩ/500VDC
重量	g	110	110	110	110	110
額定電壓	V	12	24	36	48	24
額定功率	W	83	100	100	100	53
額定轉矩	mN·m	20	20	20	20	25
額定速度	RPM	40000	49000	47400	49600	20100
額定電流	A	7.95	4.68	3.12	2.29	3
空載轉速	RPM	50000	55000	53000	54000	25700
空載電流	A	0.3	0.4	0.32	0.14	0.18
電機效率	%	87	89	89	91	81
噪聲（環境噪聲20dB,測試距離1m）	dB	＜50	＜50	＜50	＜50	＜50
機殼-環境熱阻(空載)	K/W	0.38	0.58	0.51	0.42	1.12
電機熱時間常數(空載)	S	840	600	900	1200	620
環境溫度	℃	21.4	22	24.7	21.1	23.3
最大繞組溫度(空載)	℃	52.7	80	75.5	70.5	82
轉矩常數	mN·m/A	2.52	4.27	6.41	8.74	8.33
反電動勢常數峰值	V/Krpm	0.37	0.63	0.95	1.29	1.23
有效值	V/Krpm	0.26	0.45	0.67	0.91	0.87
峰值轉矩	mN·m	116.11	341.76	404.72	419.33	212.77
峰值電流	A	46	80	63	48	26
轉動慣量	g·cm²	1.15	1.15	1.15	1.15	1.15
機械時間常數	ms	4.72	1.89	1.60	1.51	1.56
端蓋	-	不銹鋼	不銹鋼	不銹鋼	不銹鋼	不銹鋼
軸承	-	深溝球	深溝球	深溝球	深溝球	深溝球
磁體	-	燒結NdFeB	燒結NdFeB	燒結NdFeB	燒結NdFeB	燒結NdFeB
轉軸	-	碳鋼	碳鋼	碳鋼	碳鋼	碳鋼

22系列 空心杯電機

產品介紹

應用領域

可選配零件

產品參數

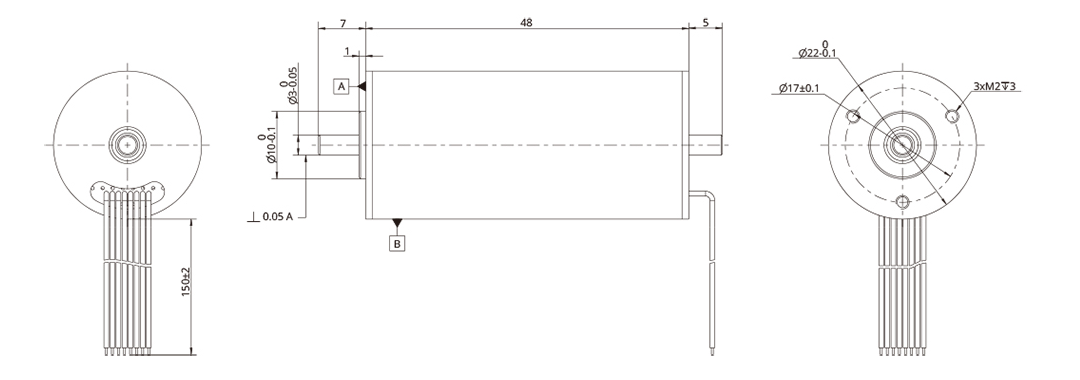

機械尺寸
