28系列空心杯電機

產品介紹

28mm空心杯電機，經過優化設計，確保提供最佳的性價比。
由于沒有齒槽將就以及其結構緊湊，我們能得到更平穩的高低速支行、更精準的控制以及更高的效率和功率密度。
廣泛應用于智能家電、醫療泵、手術器械等領域。

應用領域

可選配零件

溫馨提示：
以下產品參數為標準產品，我司可以根據客戶的特殊需求做產品的設計、開發及生產。詳情請郵件聯系marketing@leiligroup.com。

立即咨詢

產品參數

電機型號	-	28ZWWC52
極對數	-	1	1	1	1	2
相電阻	Ω	0.52	1.7	4.3	6.6	1.6
相電感	mH	0.0495	0.178	0.42	0.77	0.13
繞組聯接方式	-	星型	星型	星型	星型	星型
絕緣等級	-	B	B	B	B	B
工作制	-	S2	S2	S2	S2	S2
反饋方式	-	霍爾元件	霍爾元件	霍爾元件	霍爾元件	霍爾元件
換相角度	-	120°	120°	120°	120°	120°
絕緣強度（耐壓）	-	500VAC/1KHz/1mA/1s	500VAC/1KHz/1mA/1s	500VAC/1KHz/1mA/1s	500VAC/1KHz/1mA/1s	500VAC/1KHz/1mA/1s
絕緣電阻	-	100 MΩ/500VDC	100 MΩ/500VDC	100 MΩ/500VDC	100 MΩ/500VDC	100 MΩ/500VDC
重量	g	170	170	170	170	170
額定電壓	V	12	24	36	48	24
額定功率	W	30	34	35	35	37
額定轉矩	mN·m	32	32	32	34	50
額定速度	RPM	6970	8430	8370	8340	7000
額定電流	A	3.13	1.69	1.17	0.86	2
空載轉速	RPM	9270	9680	9500	9400	8500
空載電流	A	0.2	0.11	0.084	0.061	0.12
電機效率	%	80	84	83	85	81.5
噪聲（環境噪聲20dB,測試距離1m）	dB	＜50	＜50	＜50	＜50	＜50
機殼-環境熱阻(空載)	K/W	0.67	0.69	0.73	0.64	0.7
電機熱時間常數(空載)	S	1200	1200	1080	1100	880
環境溫度	℃	23	24	27	25	21.2
最大繞組溫度(空載)	℃	43.2	47.3	52.5	47.4	46.7
轉矩常數	mN·m/A	10.24	18.97	27.32	39.63	25
反電動勢常數-峰值	V/Krpm	1.52	2.81	4.04	5.87	3.7
反電動勢常數-有效值	V/Krpm	1.07	1.99	2.86	4.15	2.62
峰值轉矩	mN·m	236.31	267.87	228.72	288.25	375
峰值電流	A	23	14	8	7	15
轉動慣量	g·cm²	10.2	10.2	10.2	10.2	10.2
機械時間常數	ms	5.06	4.82	5.88	4.29	2.61
端蓋	-	不銹鋼	不銹鋼	不銹鋼	不銹鋼	不銹鋼
軸承	-	深溝球	深溝球	深溝球	深溝球	深溝球
磁體	-	燒結NdFeB	燒結NdFeB	燒結NdFeB	燒結NdFeB	燒結NdFeB
轉軸	-	碳鋼	碳鋼	碳鋼	碳鋼	碳鋼

28系列 空心杯電機

產品介紹

應用領域

可選配零件

產品參數

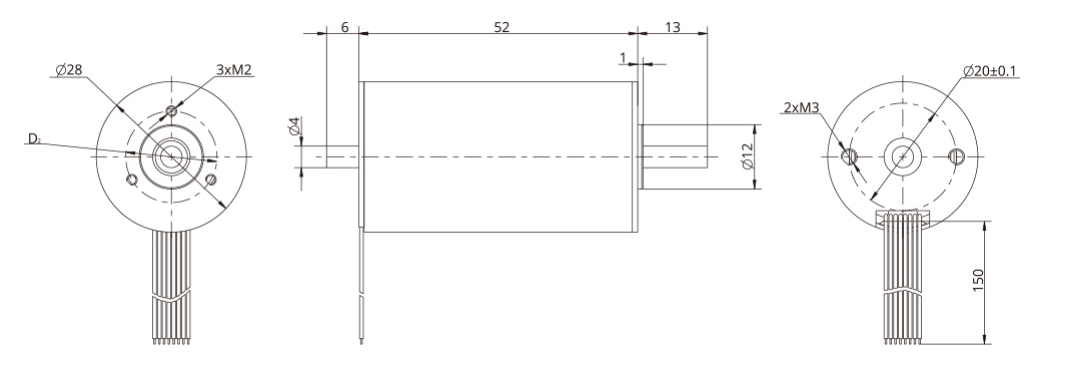

機械尺寸
