42系列空心杯電機

產品介紹

42mm空心杯電機，經過優化設計，確保提供最佳的性價比。
由于沒有齒槽將就以及其結構緊湊，我們能得到更平穩的高低速支行、更精準的控制以及更高的效率和功率密度。
廣泛應用于智能家電、醫療泵、手術器械等領域。

應用領域

可選配零件

溫馨提示：
以下產品參數為標準產品，我司可以根據客戶的特殊需求做產品的設計、開發及生產。詳情請郵件聯系marketing@leiligroup.com。

立即咨詢

產品參數

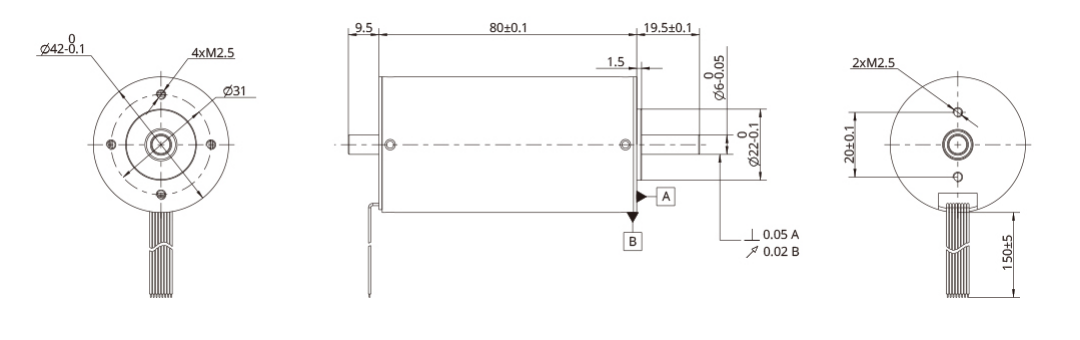

電機型號		42ZWWC80
極對數	-	1	1	1	1	2
相電阻	Ω	0.4	0.45	0.6	0.95	0.22
相電感	mH	0.085	0.14	0.14	0.23	0.035
繞組聯接方式	-	星型	星型	星型	星型	星型
絕緣等級	-	B	B	B	B	B
工作制	-	S2	S2	S2	S2	S2
反饋方式	-	霍爾元件	霍爾元件	霍爾元件	霍爾元件	霍爾元件
換相角度	-	120°	120°	120°	120°	120°
絕緣強度（耐壓）	-	500VAC/1KHz/1mA/1s	500VAC/1KHz/1mA/1s	500VAC/1KHz/1mA/1s	500VAC/1KHz/1mA/1s	500VAC/1KHz/1mA/1s
絕緣電阻	-	100 MΩ/500VDC	100 MΩ/500VDC	100 MΩ/500VDC	100 MΩ/500VDC	100 MΩ/500VDC
重量	g	500	500	500	500	500
額定電壓	V	18	24	36	48	24
額定功率	W	66	80	100	160	102
額定轉矩	mN·m	90	90	90	120	180
額定速度	RPM	6678	8346	11619	12200	5400
額定電流	A	4.89	4.17	3.47	4.17	5.7
空載轉速	RPM	9000	11000	13000	13800	6800
空載電流	A	0.6	0.69	0.6	0.58	0.42
電機效率	%	75	80	80	80	87.9
噪聲（環境噪聲20dB,測試距離1m）	dB	＜50	＜50	＜50	＜50	＜50
機殼-環境熱阻(空載)	K/W	0.43	0.50	0.67	0.26	0.41
電機熱時間常數(空載)	S	900	1620	2040	2040	1340
環境溫度	℃	23.1	23.5	23	23	22.6
最大繞組溫度(空載)	℃	51.5	63.7	90	90	72.1
轉矩常數	mN·m/A	18.41	21.6	25.92	28.8	31.58
反電動勢常數-峰值	V/Krpm	2.73	3.20	3.84	4.26	4.68
反電動勢常數-有效值	V/Krpm	1.93	2.26	2.71	3.02	3.31
峰值轉矩	mN·m	828.41	1152	1555.2	1455.16	3444.98
峰值電流	A	45	53	60	51	109
轉動慣量	g·cm²	96.3	96.3	96.3	96.3	96.3
機械時間常數	ms	11.37	9.29	8.60	11.03	2.12
端蓋	-	不銹鋼	不銹鋼	不銹鋼	不銹鋼	不銹鋼
軸承	-	深溝球	深溝球	深溝球	深溝球	深溝球
磁體	-	燒結NdFeB	燒結NdFeB	燒結NdFeB	燒結NdFeB	燒結NdFeB
轉軸	-	碳鋼	碳鋼	碳鋼	碳鋼	碳鋼
